音频处理对象APO
+ -

Window音频处理对象APO(SFX,GFX,EFX,MFX,SFX)

2022-09-15 1092 7

APO代表“音频处理对象”。它是一个API和框架,由Microsoft设计,用于构建可插拔的音频过滤器(DSP)。原则上它与VST非常相似。

Window音频处理对象APO用于实现对系统的声卡的数据处理,通过处理,可以实现用户自定义的均衡器、混响、颤音、回声消除 (AEC) 和自动增益控制 (AGC)等功能。

从技术上讲,APO采用实现APO接口的COM类的形式。生成的类通常作为DLL的一部分提供,然后在系统范围的COM注册表中注册(例如,使用regsvr32)。

然后可以实例化该类,每个实例可以处理连续的音频流,对音频数据进行任意更改。

APO是工作在应用层的驱动程序。当然Windows系统也提供了一些自己的APO对象,可以供用户使用。

用户自行开发的APO对象叫自定义APO。其实体包括INF文件和DLL文件。他们通过将其音频算法打包为 APO 并修改标准 INF 文件以将其 APO 插入音频引擎的信号处理图中来实现这一点。

音频处理对象APO架构

通过实现IAudioSystemEffects接口,可以将APO安装为系统效果APO或sAPO。sAPO是可选的APO,可以插入Windows音频引擎管道内的各个点。

sAPO可以用于任意过滤系统范围内运行的所有Windows应用程序的音频;而且,由于它们直接在Windows音频引擎中运行,因此可以以非常干净和高效的方式运行,无需额外的转换和零附加延迟。

音频处理按位置可分为三种:

  • 流式音效Stream effects (SFX)
  • 模式音效Mode effects (MFX)
  • 端点音效 Endpoint effects (EFX)

在Windows8.1之前,APO被分为LFX和GFX.

Type Property ID Property name
SFX {d04e05a6-594b-4fb6-a80d-01af5eed7d1d},5 PKEY_FX_StreamEffectClsid
MFX {d04e05a6-594b-4fb6-a80d-01af5eed7d1d},6 PKEY_FX_ModeEffectClsid
EFX {d04e05a6-594b-4fb6-a80d-01af5eed7d1d},7 PKEY_FX_EndpointEffectClsid
LFX {d04e05a6-594b-4fb6-a80d-01af5eed7d1d},1 PKEY_FX_PreMixEffectClsid
GFX {d04e05a6-594b-4fb6-a80d-01af5eed7d1d},2 PKEY_FX_PostMixEffectClsid
{d04e05a6-594b-4fb6-a80d-01af5eed7d1d},12 PKEY_FX_Offload_ModeEffectClsid
{d04e05a6-594b-4fb6-a80d-01af5eed7d1d},11 PKEY_FX_Offload_StreamEffectClsid
{D3993A3F-99C2-4402-B5EC-A92A0367664B},11 PKEY_SFX_Offload_ProcessingModes_Supported_For_Streaming
{D3993A3F-99C2-4402-B5EC-A92A0367664B},12 PKEY_MFX_Offload_ProcessingModes_For_Streaming
{D3993A3F-99C2-4402-B5EC-A92A0367664B},7 PKEY_EFX_ProcessingModes_Supported_For_Streaming
{D3993A3F-99C2-4402-B5EC-A92A0367664B},6 PKEY_MFX_ProcessingModes_For_Streaming
{D3993A3F-99C2-4402-B5EC-A92A0367664B},5 PKEY_SFX_ProcessingModes_For_Streaming

Audio INF File Settings:https://learn.microsoft.com/en-us/windows-hardware/drivers/audio/media-class-inf-extensions

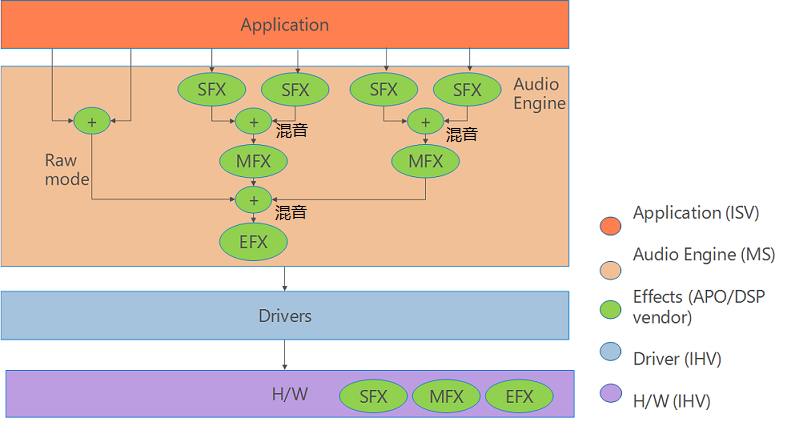

音频处理对象APO架构

流式音效Stream effects (SFX)

对于流式音效SFX,每个音频流都有一个APO实例。流式音效在在音频信号进出单个应用程序时对其进行处理。故流式音频对于Render设备而言,位于混音之前;对于Capture设备而言,位于拾音之后。所以流式音频可以在混音之前,更改音频通道数量。

模式音效Mode effects (MFX)

模式音效MFX,用于对具人相同模式的音频流处理。
模式音效用于给定模式的混音之后。模式音频更省电,因为多个流有一个实例,它们共享相同的特征,如周期性和格式
模式音频在中间阶段运行,对共享一个共同模式的所有流的混合音频。

端点音效 (EFX)

端点效果 (EFX) 对进出音频设备的音频信号进行操作,应用于使用相同端点的所有流。

LFX,GFX

  • Local Effect (LFX) APOs 也称为pre-mix APOs(预混音APO),与SFX APO具有相同的用途。
  • Global Effect (GFX) APOs,混合后APO,与EFX APO具有相同的用途。

LFX和GFX APO仍然可以在现代版本的Windows中使用,但它们不再出现在文档中;它们应该被视为已弃用。如果同时配置了现代(SFX/MFX/EFX)和传统(LFX/GFX)sAPO,则Windows将使用现代sAPO

所有APO的禁用与启用

一个值得注意的属性是PKEY_AudioEndpoint_Disable_SysFx({1da5d803-d492-4edd-8c23-e0c0ffee7f0e},5,DWORD),如果设置为1,则禁用所有sAPO。它映射到Windows音频设备设置中的“启用音频增强”复选框。

static const wchar_t* disableEnhancementsValueName = L"{1da5d803-d492-4edd-8c23-e0c0ffee7f0e},5";

所以如果要使用当前设备的APO,如果有些项,需要删除注册表.

#define commonKeyPath L"HKEY_LOCAL_MACHINE\\SOFTWARE\\Microsoft\\Windows\\CurrentVersion\\MMDevices\\Audio"
#define renderKeyPath commonKeyPath L"\\Render"
#define captureKeyPath commonKeyPath L"\\Capture"

wstring keyPath = captureKeyPath L"\\" + deviceGuidStrings[i];

// force-enable enhancements
if (RegistryHelper::valueExists(keyPath + L"\\FxProperties", disableEnhancementsValueName))
    RegistryHelper::deleteValue(keyPath + L"\\FxProperties", disableEnhancementsValueName);

参考文档:https://github.com/dechamps/APO
